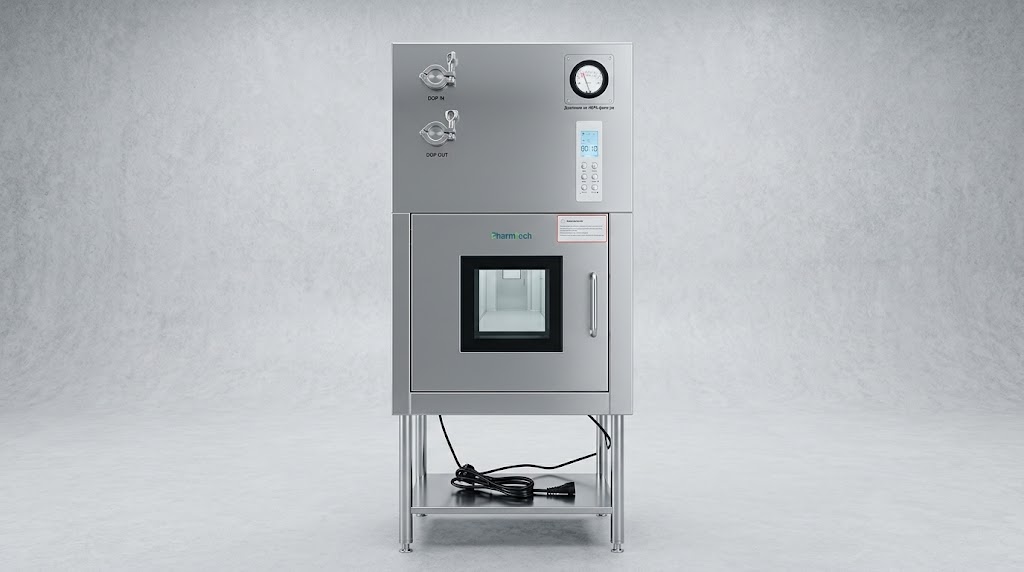

Активный передаточный бокс (шлюз для передачи материалов) — это оборудование, которое обеспечивает изоляцию смежных зон с разным классом чистоты и защищает продукт от перекрестного загрязнения . Ниже приведены практические рекомендации по монтажу, основанные на опыте компании ООО «Айфармтех» и требованиях к чистым помещениям.
Подготовка проема
Перед установкой активного передаточного шлюза необходимо подготовить проем в стене. Оптимальный зазор для монтажа составляет +5 мм по ширине и высоте относительно габаритов корпуса. Это обеспечивает возможность выравнивания оборудования и последующей герметизации.
Проем должен быть выполнен с учетом толщины стены. Для кирпичных и бетонных стен толщина не должна превышать 500 мм, для легких перегородок (гипсокартон, металл) — 380 мм . Если стена тоньше, используется рама-подставка, которая не демонтируется на протяжении всего срока эксплуатации.
Позиционирование и выравнивание
Активное передаточное окно устанавливается заподлицо (вровень) со стеной со стороны чистой зоны. Это требование обусловлено необходимостью поддержания гладкой, беспрепятственной поверхности для эффективной очистки и минимизации зон скопления частиц.
Оборудование выставляется по уровню с помощью регулируемых опор. Перепад высот не должен превышать допустимых значений, чтобы двери открывались свободно и система блокировки работала корректно.
Герметизация
После выравнивания корпус фиксируется в проеме, а стыки герметизируются. Для обеспечения аэродинамической изоляции применяются силиконовые или неопреновые прокладки. Качественная герметизация критически важна: неправильная установка может привести к утечке воздуха и нарушению перепада давления между зонами .
Размещение манометра Magnehelic
Манометр дифференциального давления Magnehelic 0-500 Па устанавливается для контроля засоренности HEPA-фильтра класса H14. Прибор измеряет перепад давления на фильтре: когда показатель превышает 400 Па, фильтр подлежит замене.
Рекомендуемое место установки — со стороны серой зоны (менее чистой). Это обусловлено несколькими причинами:
- Доступность для обслуживающего персонала. Серая зона, как правило, не требует соблюдения столь строгих процедур входа, как чистая. Это упрощает визуальный контроль показаний и своевременное принятие решения о замене фильтра.
- Сохранение чистоты в рабочей зоне. Размещение прибора в чистом помещении создает дополнительные поверхности и точки крепления, которые могут накапливать частицы и затруднять уборку.
- Традиционная практика монтажа. Для активных передаточных боксов контрольные приборы часто выносятся на сторону, откуда поступает основной поток материалов, то есть в серую зону.
Подключение коммуникаций
Активный передаточный шлюз требует подключения к электросети для работы вентилятора, системы блокировки и УФ-ламп. Если модель предусматривает подключение к системе вентиляции, необходимо обеспечить герметичность воздуховодов.
Проверка после установки
После монтажа проводится ряд проверок:
- Целостность HEPA-фильтра — тест на утечки (DOP/PAO);
- Скорость воздушного потока — измерение анемометром;
- Работа системы блокировки — проверка невозможности одновременного открытия дверей;
- Герметичность корпуса — дым-тест или проверка перепада давления.
Правильная установка активного передаточного бокса обеспечивает надежную изоляцию зон и защиту продукта. Компания ООО «Айфармтех», как производственное предприятие, может изготовить шлюзовое окно под конкретные размеры вашего проема и условия эксплуатации.
