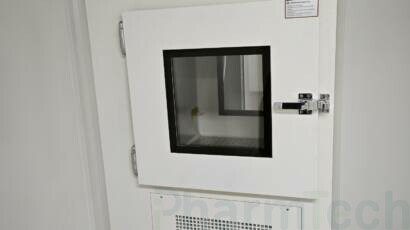

Главное отличие активного передаточного бокса от пассивного в том, что внутри активного передаточного шлюза предусмотрена система воздухообмена, благодаря встроенному вентилятору и фильтрам.

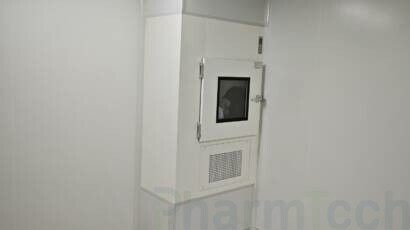

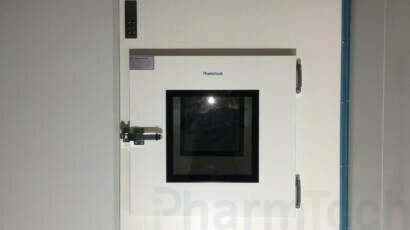

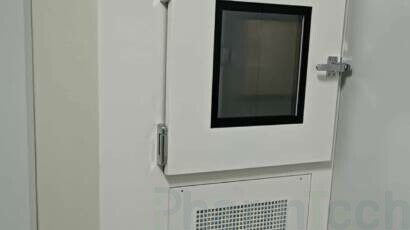

Чтобы уменьшить количество открываний дверей в чистой комнате и свести к минимуму перекрёстное загрязнение, в дверном проеме и в стеновых ограждающих конструкциях чистых помещений устанавливаются передаточные боксы. Передаточное окно является вспомогательным оборудованием чистого помещения, в основном используемым для перемещения мелких предметов между чистой и грязной зоной или между зонами разных классов чистоты.
Активный передаточный бокс комплектуется ультрафиолетовой лампой, что обеспечивает стерилизацию передаваемого предмета ультрафиолетовыми лучами. С другой стороны, активное передаточное окно действует как воздушный шлюз, при котором ламинарный поток воздуха реализует эффект самоочистки передаваемой субстанции, и тем самым, уменьшает перекрестное загрязнение.
АйфармТех поставляет активные передаточные окна (активные передаточные шлюзы) в двух комплектациях:
Активные передаточные окна с ламинарным потоком и активные передаточные окна с соплами

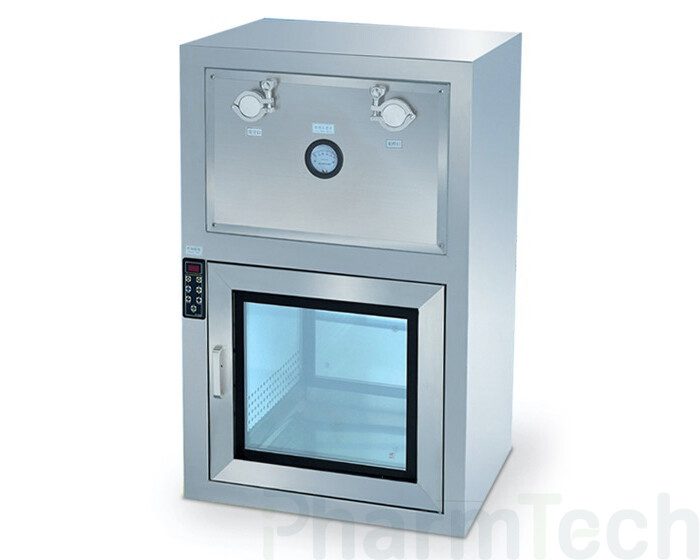

Активные передаточные окна с ламинарным потоком
| Модель | SB-001 | SB-002 | SB-003 | |
| Габариты ШхДхВ, мм | 800х670х1200 | 900х770х1300 | 1000х870х1400 | |
| Размеры рабочего пространства ШхДхВ, мм | 600х600х600 | 700х700х700 | 800х800х800 | |
| Класс предварительного фильтра | G4 | |||
| Класс НЕРА фильтра | H14 | |||
| Размер НЕРА фильтра | 430х380х90 | 530х480х90 | 630х580х90 | |
| Уровень шума, дБ | >65 | |||
| Вентилятор | Скорость обдува, м/с | 0.45 ±20% | ||
| Производительность, м3/ч | 1800 | |||
| Обороты, об/мин | 1350 | |||
| Мощность, Вт | <150 | |||
| Дифференциальный манометр | 1-2 шт. | |||
| УФ лампа | 1 шт. | |||
| Электросеть | 220В 50 Гц/380В 50Гц | |||

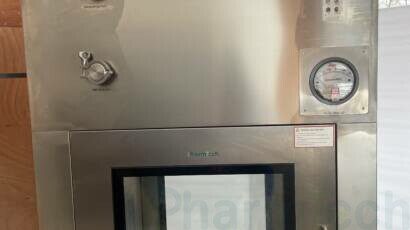

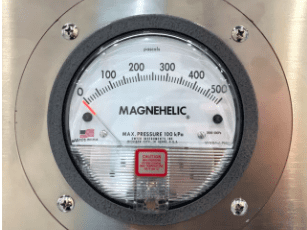

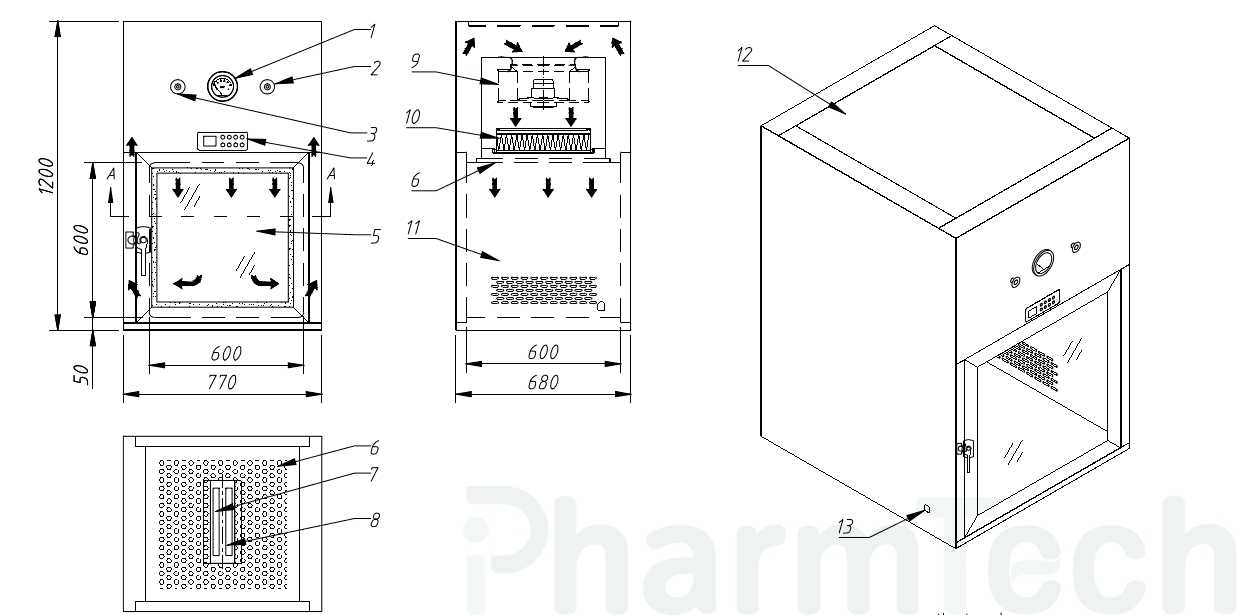

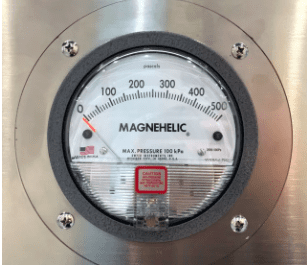

- Дифференциальный манометр
- Порт для ДОП-теста (для определения засоренности фильтра)
- Порт для ДОП-теста

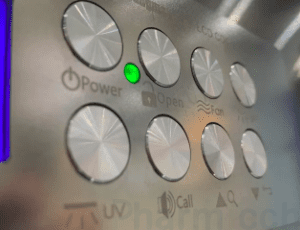

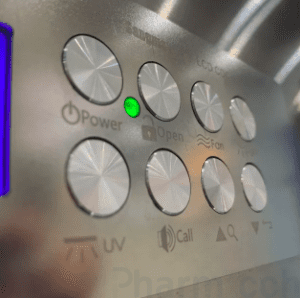

- Панель управления
- Смотровое окно

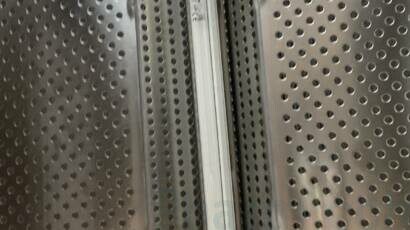

- Ламинаризатор
- УФ лампа
- Люминесцентная лампа
- Вентилятор
- НЕРА фильтр

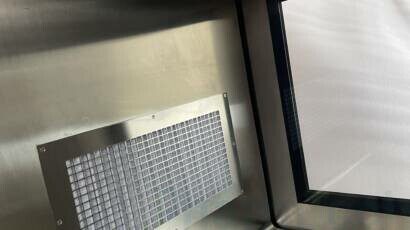

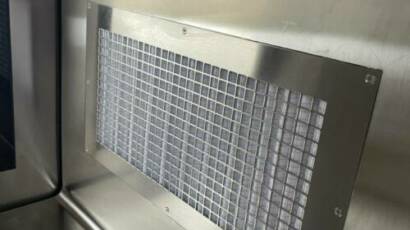

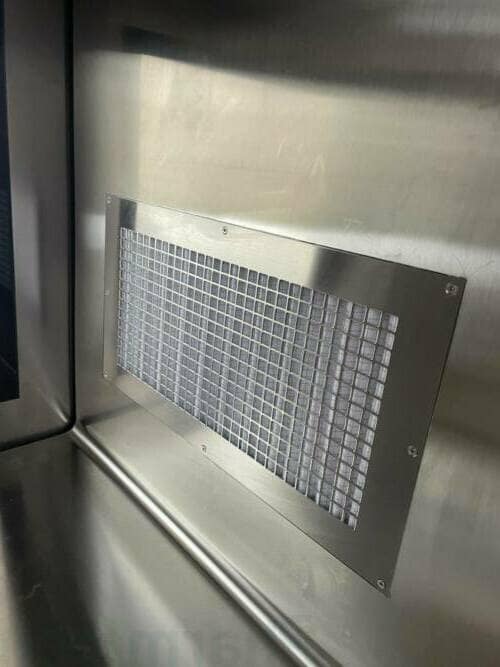

- Диффузорная решетка
- Верхняя съемная панель
- Разъем подключения питания
Принцип работы:
В активном передаточном окне подача воздуха осуществляется сверху: центробежный вентилятор подает воздух, который проходит через НЕРА фильтр Н14. Отвод загрязнённого воздуха происходит через нижнюю часть шлюза в «серое» помещение либо в общую систему вытяжки. Ламинарный поток воздуха обеспечивает максимальную стерильность рабочей камеры и передаваемого продукта.
Активный передаточный шлюз работает в 2-х стандартных режимах: режим обработки передаваемого продукта УФ-лампой и режим обдува воздухом. Стандартное заводское время режимов установлено на 5 минут. Вы можете перепрограммировать временные значения по своему усмотрению.
Во время работы УФ лампы и осуществления цикла обдува происходит автоматическая блокировка дверей.
Применение:
Передаточные окна являются вспомогательным оборудованием чистых помещений и широко используются в следующих областях промышленности:
- Фармацевтическая промышленность
- Лабораторное производство
- Оптоэлектроника
- Микробиология
- Производство ЖК мониторов и микросхем
- Пищевая промышленность
- Автомобилестроение

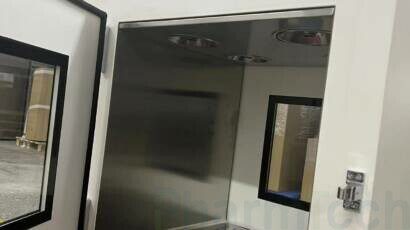

Активный передаточный бокс соплами
Данный тип передаточного бокса работает по принципу воздушного тамбур-шлюза.
Центробежный вентилятор нагнетает воздух в рабочую камеру. Отфильтрованный посредством НЕРА фильтра воздушный поток через сопла поступает в рабочую зону. Во время обдува и стерилизации продукта обе двери бокса блокируются.
Стандартные заводские циклы обдува настроены по 15 секунд. Возможна индивидуальная настройка временных параметров.
ХАРАКТЕРИСТИКИ АКТИВНОГО БОКСА С СОПЛАМИ:
- Материал корпуса – холоднокатаная сталь с порошковым покрытием/нержавеющая сталь
- Рабочая поверхность – полированная нержавеющая сталь
- Механическая/электромагнитная блокировка дверей
- Применение НЕРА фильтра с эффективностью 99,99%
- Вентилятор EBM-PAPST, скорость воздушного потока до 20 м/с
- Комплектация УФ лампой

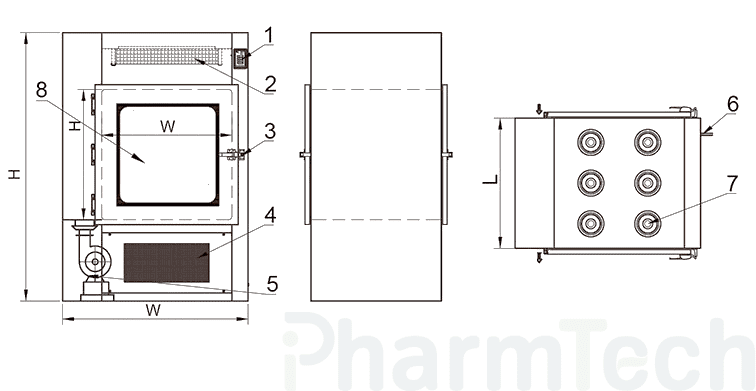

1. Панель управления
2.HEPA фильтр
3.Замок
4.Фильтр предварительной очистки G4
5. Вентилятор
6. Разъем подключения питания

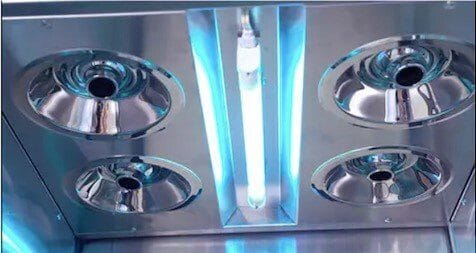

7.Сопла из нержавеющей стали
| Модель | SB-001 | SB-002 | SB-003 | |
| Внешние размеры ШхДхВ, мм | 940х600х1450 | 1090х750х1600 | 1140х800х1650 | |
| Размеры рабочего пространства ШхДхВ, мм | 600х600х600 | 750х750х570 | 800х800х800 | |
| Сопла из н/с Ø 25мм, шт. | 4 | 6 | 6 | |
| Размеры предварительного фильтра ШхВхГ, мм | 525х275х17 | |||
| Класс предварительного фильтра | G4 | |||
| Уровень шума, дБ | >65 | |||
| НЕРА фильтр | Размер (ШхВхГ), мм | 484x484x69 | 630x630x69 | 630x630x69 |
| Класс фильтра | H14 | |||
| Вентилятор | Мощность, Вт | 750 | ||
| Производительность м3/ч | 1200 | |||
| Дифференциальный манометр, шт. | 1-2 | |||
| УФ лампа, шт. | 1 | |||
| Электропитание | 220/380 В 50 Гц | |||
Цена активных передаточных окон, активных передаточных боксов от компании ООО “Айфармтех” зависит от выбранной комплектации, размеров, назначения конструкции и требований, предъявляемых к чистоте среды.
Купить активные передаточные окна, активные передаточные боксы и узнать всю интересующую информацию Вы можете отправив заявку на почту info@ipharmtech.ru либо воспользовавшись формой обратной связи.
