Для того, чтобы наши специалисты в кратчайшие сроки и с точностью сформировали коммерческое предложение по Вашему запросу, предлагаем заполнить форму ниже.

Скачать: Опросный лист

Чистые зоны  представляют собой локализованное пространство с организованным потоком воздуха, в котором поддерживается определенный класс чистоты. В таких зонах могут контролироваться показатели температуры, влажности и давления воздуха.

Изготовим локальную чистую зону требуемого класса ( ИСО 5 – ИСО 8) и размера под Ваши производственные нужды.

Создать чистую зону можно внутри помещения с более низким классом чистоты, не прибегая тем самым к монтажу стационарной чистой комнаты.

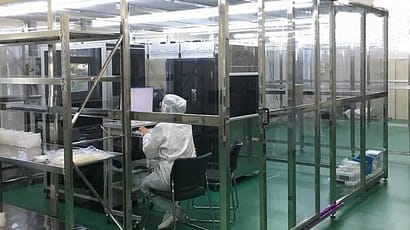

  • Локальная чистая зона представляет собой конструкцию на усиленных металлических стойках. Материал стоек – нержавеющая сталь либо сталь с порошковым покрытием.

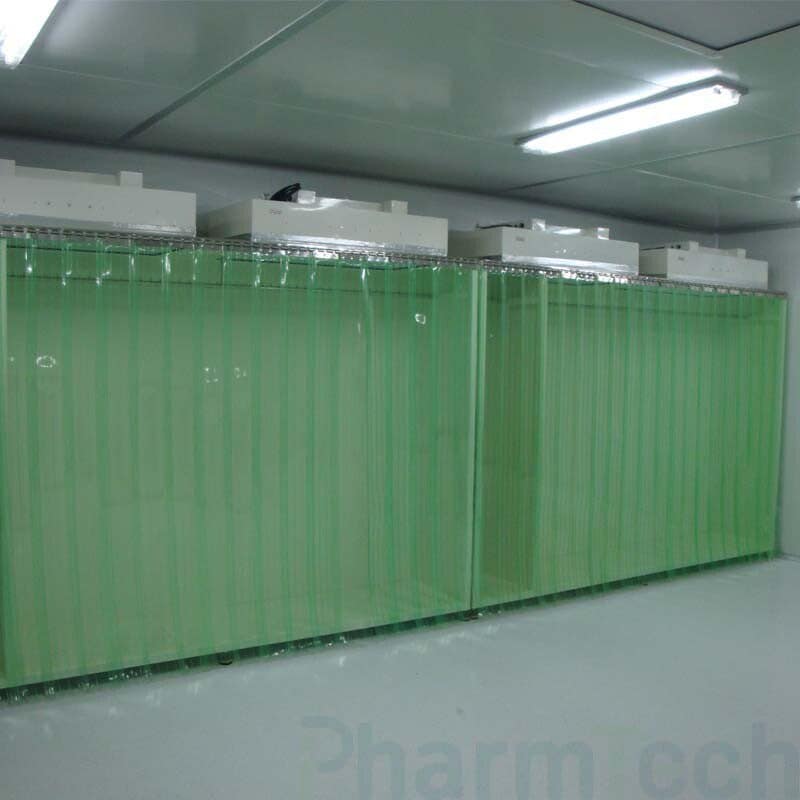

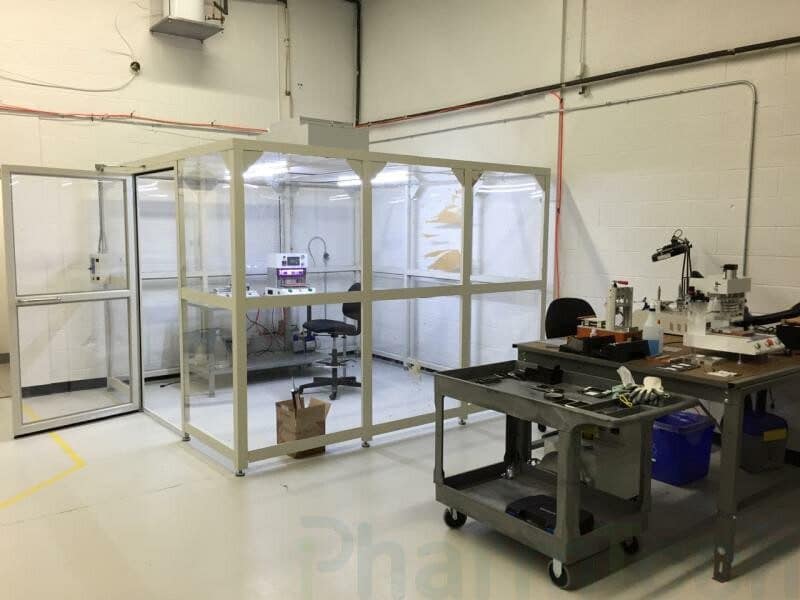

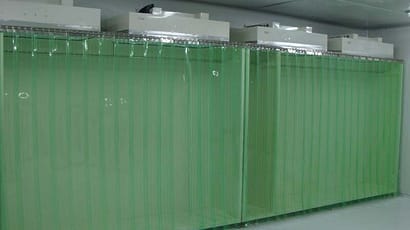

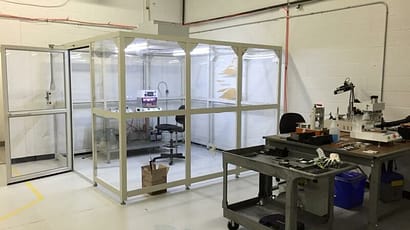

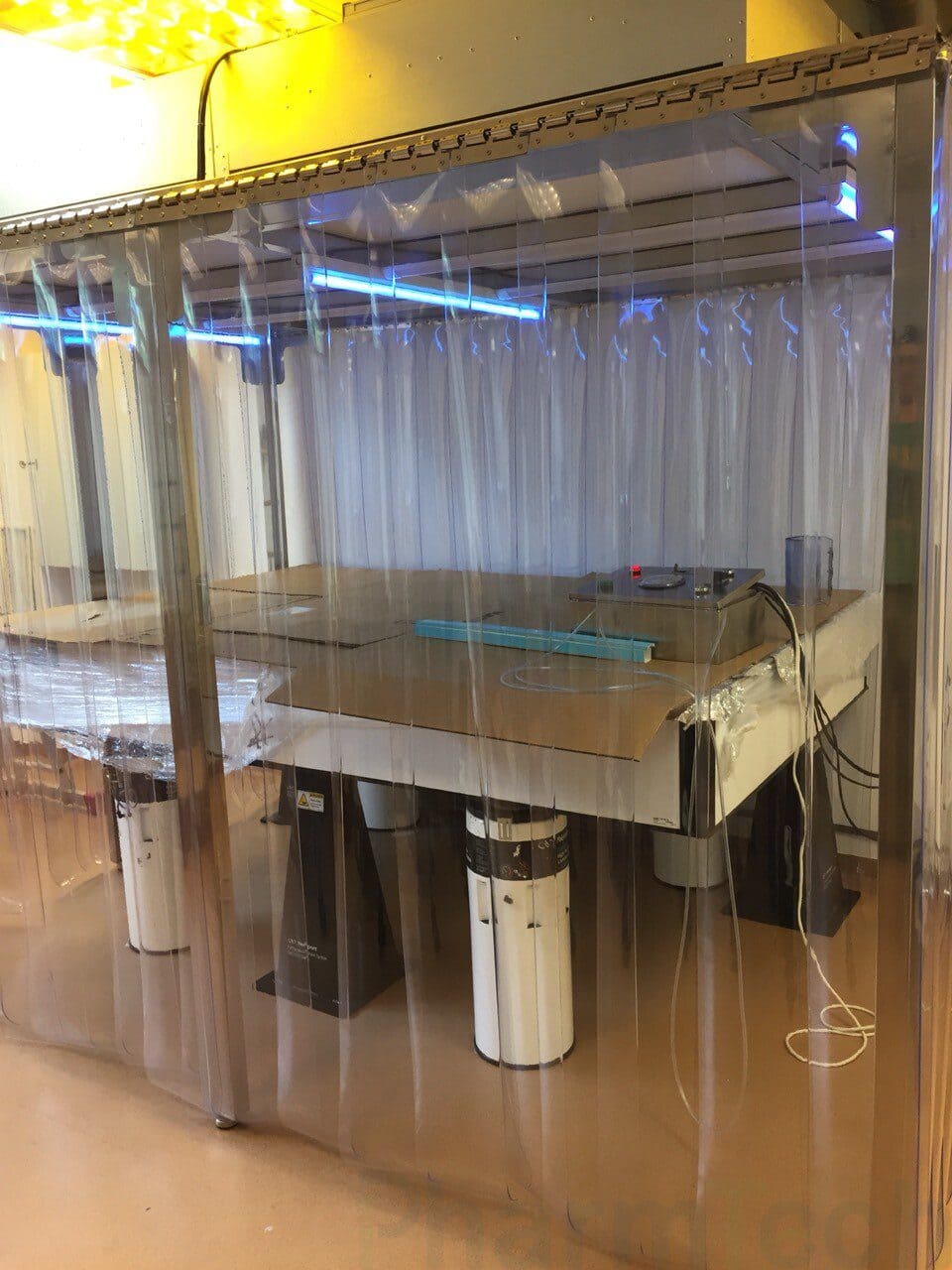

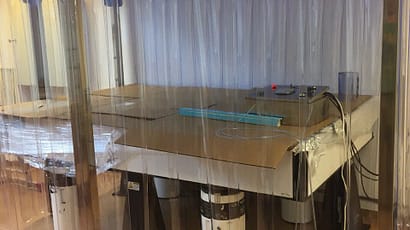

  • По периметру чистой зоны – мягкие антистатические полимерные ламели либо жесткое акриловое стекло.
  • Локальная чистая зона – это чистая комната в миниатюре. В зависимости от характера требований, предъявляемых к производственным процессам, можно создать стационарную и мобильную чистую зону определённого класса чистоты как в самом чистом помещении, так и за его пределами.
  • Потолочное пространство оборудовано ФВМ (фильтромодулями) со встроенными в них фильтрами тонкой и грубой очистки, УФ лампами и лампами дневного света.
  • Автоматическая регулировка поступление воздуха.
  • Все элементы чистой зоны устойчивы к воздействию химических веществ.
  • Возможна дополнительная комплектация ламинаризаторами.

Конструируется и эксплуатируется локальное чистое помещение таким образом, чтобы контролировать попадание, образование и удержание загрязняющих веществ внутри помещения.

Контроль, образование и удержание частиц достигается за счет подачи в помещение/зону исключительно большого количества воздуха, прошедшего фильтрацию с помощью высокоэффективных фильтров. Этот воздух выполняет две функции: во-первых, удаляет частицы и бактерии, рассеянные персоналом и оборудованием, а во-вторых, создает давление в помещении и предотвращает попадание грязного воздуха в чистое помещение.

Локальная чистая зона  сконструирована  из материалов, которые не образуют частиц и легко поддаются очистке дезинфицирующими растворами. Наконец, персонал чистых помещений использует одежду, которая сводит к минимуму рассеивание частиц и микроорганизмов.

Высокоскоростной центробежный вентилятор EbmPapst  нагнетает воздух из помещения, в котором установлена локальная чистая зона в фильтровентиляционные модули в потолочной зоне конструкции. Затем, пройдя сперва через фильтр предварительной очистки,  а затем через высокоэффективный фильтр, отфильтрованный чистый воздух ламинарным воздушным потоком направляется в локальную чистую зону.

Задача, которую решают локальные зоны –  создание равномерного  вертикального однонаправленного потока без завихрений и обеспечение требуемой чистоты в рабочей зоне ламинара.

Существует классификация чистых зон по стандартам GMP:

Чистые зоны класса А – предъявляются высокие стандарты и требования к стерильности воздушного пространства. К помещениям класса А можно отнести операционные,  отделения реанимации и стерилизационные отделения, инфекционные и ожоговые центры, а также отделения интенсивной терапии, палаты новорожденных. и производства, в которых необходимо соблюсти требование ламинарного воздушного потока.

Класс B – чистые помещения используются для асептической подготовки и розлива.

Класс C и D –подготовка растворов к фильтрации, включая взвешивание, розлив растворов для терминальной стерилизации

  • Универсальность

Модульные помещения легко собираются и модернизируются под конкретные задачи производства. Конструкцию можно как расширить, так и уменьшить благодаря добавлению либо демонтажу блоков.

  • Удобство монтажа

Модульные конструкции позволяют в краткие сроки создать чистое помещение с более высоким классом чистоты в уже существующем помещении

  • Мобильность

Могут быть перемещены благодаря мобильности конструкции (наличию роликов, опционально)

  • Экономичность

Менее дорогие, чем традиционные чистые помещения

  • Энергоемкость

Менее энергоёмкие в сравнении с чистым помещением

  • Долговечность

Долговечная конструкция модульного помещения благодаря использованию антикоррозийных материалов



Стандартные размеры локальных чистых зон:

МодельDFB – 1500DFB – 2000DFB – 3000DFB – 5000
Габариты (ДхШхВ), мм1500х2000х25302000х3000х25303000х4000х25305000х5000х2530
Класс чистотыИСО 5, класс А
Количество ФВМ, шт.461225
Материал огражденияАнтистатические ПВХ-ламели / Акриловое стекло
Материал стоекНержавеющая сталь/ Сталь с полимерным покрытием
Система управленияЦифровая панель/ Тачскрин
Скорость воздушного потока, м/с0,25-0,6
НЕРА фильтрЭффективность 99,999% для частиц размером до 0,3 мкм
Освещенность, Люкс≥500
ВентиляторЦентробежный ebm-papst с  регулировкой скорости ламинарного воздушного потока
УФ лампа40Вт х 240Вт х 240Вт х 340Вт х 5
Светодиодная лампа16Вт х 116Вт х 216Вт х 316Вт х 5
Уровень шума, дБ≤ 58
Потребляемая мощность, Вт800150028005000
Требования к электросети110/220 Вт 50/60 Гц

Чистые зоны от IPHARMTECH:

  • Лучшая цена на рынке СНГ
  • Продукция сертифицирована
  • Соответствие международным стандартам качества
  • Гарантия на комплектующие до 2 лет
  • Комплексное сопровождение проекта от момента запроса до поставки оборудования, его монтажа , запуска и осуществления постгарантийного обслуживания

Цена чистых зон от компании IpharmTech зависит от выбранной комплектации, размеров, назначения конструкции и требований, предъявляемых к чистоте среды.

Занимаемся реализацией нестандартных проектов.

Купить чистую зону и узнать всю интересующую информацию, Вы можете отправив заявку на наш e-mail info@ipharmtech.ru, позвонив по указанному телефону либо воспользовавшись формой обратной связи.

Фильтровентиляционные модули

Фильтромодули – неотъемлимый конструктивный элемент локальных чистых зон.

Предназначены для создания локального воздушного пространства не ниже класса чистоты ИСО 5.

Класс чистоты  чистой зоны  зависит от количества фильтромодулей  и фильтров используемых в них.

Фильтровентиляционный модуль (ФВМ) – это  устройство, которое, благодаря наличию вентилятора и интегрированных фильтров HEPA или ULPA, очищает и подает отфильтрованный воздух в чистую зону.

ФВМ  являются неотъемлемой частью локальных чистых зон (ЛЧЗ) и ламинарных укрытий (ЛУ). Также могут использоваться автономно – встраиваться в подвесной потолок или в потолок типа «Армстронг» – и использоваться в качестве самостоятельного фильтрующего устройства.

При помощи встроенного центробежного вентилятора воздух нагнетается из верхней части комнаты.  Пройдя  через предварительный фильтр (фильтр грубой очистки), а затем через фильтр тонкой очистки, чистый поток воздуха направляется в рабочую зону. Этот процесс помогает фильтровать частицы размером до 0,3 микрон с эффективностью 99,995% , что обеспечивает непрерывную подачу отфильтрованного воздуха в чистую комнату или локальную чистую зону.

ЕС двигатель с электронной коммутацией позволяет контролировать и регулировать  скорость вращения ротора (электронно либо механически).

Электронное управление позволяет отслеживать степень загрязненности фильтров, наработку вентилятора, фильтров и ламп дневного света

С помощью программируемого логического контроллера (ПЛК) можно поддерживать постоянную скорость при увеличении перепада давления на фильтре.

  • Фильтровентиляционные модули для чистых помещений могут быть легко установлены в соответствии с изменением требований к чистоте помещения либо вмонтированы на любой стадии работ по техническому обслуживанию. Для установки фильтромодуля не требуется дополнительных линий электропередач.
  • Материал корпуса – нержавеющая сталь либо оцинкованная холоднокатаная сталь
  • В зависимости от требований к классу чистоты в рабочей зоне, используется нужный класс фильтров  E10-E12, H13-H14, U15-U17
  • В случае ограничений по высоте, возможно применение низкопрофильных фильтромодулей с ультратонким фильтром ULPA
  • Комплектация ламинаризатором для создания однонаправленного ламинарного потока воздуха
  • Оснащен штуцерами для определения целостности и герметичности фильтров, контроля давления воздуха
  • Встроенные в корпус ФВМ лампы освещения скрыты за ламинаризатором, не нарушают воздушный поток и соответствуют заданным параметрам освещённости рабочей зоны
  • Энергоемкий вентилятор Ebmpapst в составе фильтромодуля характеризуется низким тепловыделением
  • Низкий уровень вибрации и шума
  • Метод управления: групповое или одиночное управление
  • Небольшая масса облегчает процесс монтажа
  • Непрерывная работа установки
  • Фармацевтические производства
  • Лаборатории
  • Медицинские учреждения
  • Предприятия электронной промышленности
  • Пищевая промышленность
  • нержавеющая сталь, рекомендуется для фармацевтики.
  • гальванизированная сталь, самый экономичный вариант.
  • алюминий, этот материал легок, коррозионно-стоек, подходит для всех вариантов использования фильтромодуля, в том числе, для чистых помещений.
  • сталь с порошковым покрытием, рекомендуется при использовании фильтромодуля в передвижных чистых модулях и ламинарных блоках.

Цена фильтровентиляционных модулей (ФВМ) от компании IpharmTech зависит от выбранной комплектации, размеров, назначения конструкции и требований, предъявляемых к чистоте среды.

Купить фильтромодули и узнать всю интересующую информацию Вы можете отправив заявку на почту info@ipharmtech.ru, позвонив по указанному телефону либо воспользовавшись формой обратной связи.
