ПАССИВНЫЕ ПЕРЕДАТОЧНЫЕ ОКНА

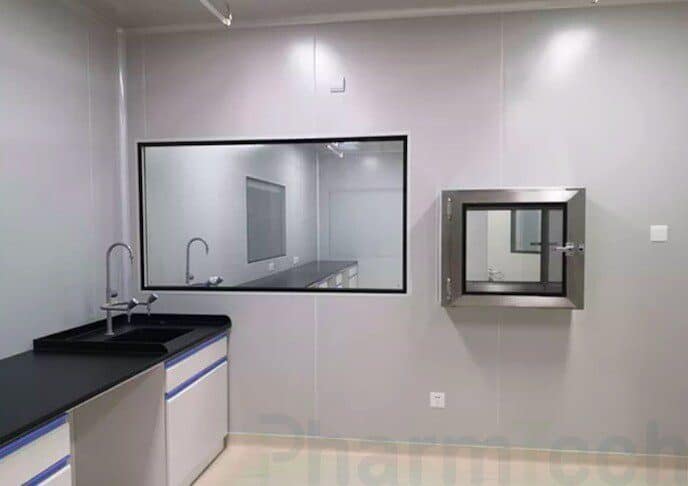

Передаточные окна или, как их еще называют, передаточные камеры/передаточные шлюзы, представляют собой бокс из нержавеющей либо холоднокатаной стали с электронной или механической блокировкой дверей. Устанавливаются передаточные окна в дверных проемах либо в ограждающих конструкциях чистых помещений.

Передаточные камеры спроектированы таким образом, чтобы обеспечить передачу материалов без перемещений персонала. Передаточный бокс также помогает контролировать попадание твердых частиц загрязняющих веществ в чистые помещения и между помещениями разных классов чистоты.

Таким образом, персонал для перемещения из «серого» в чистое помещение использует воздушные шлюзы (воздушные души), а для передачи материала, субстанций и прочих предметов применяют передаточные окна.

Передаточное окно является вспомогательным оборудованием для чистых помещений. Благодаря системе электромагнитной блокировки дверей сводится к минимуму перекрестное загрязнение (контаминация).

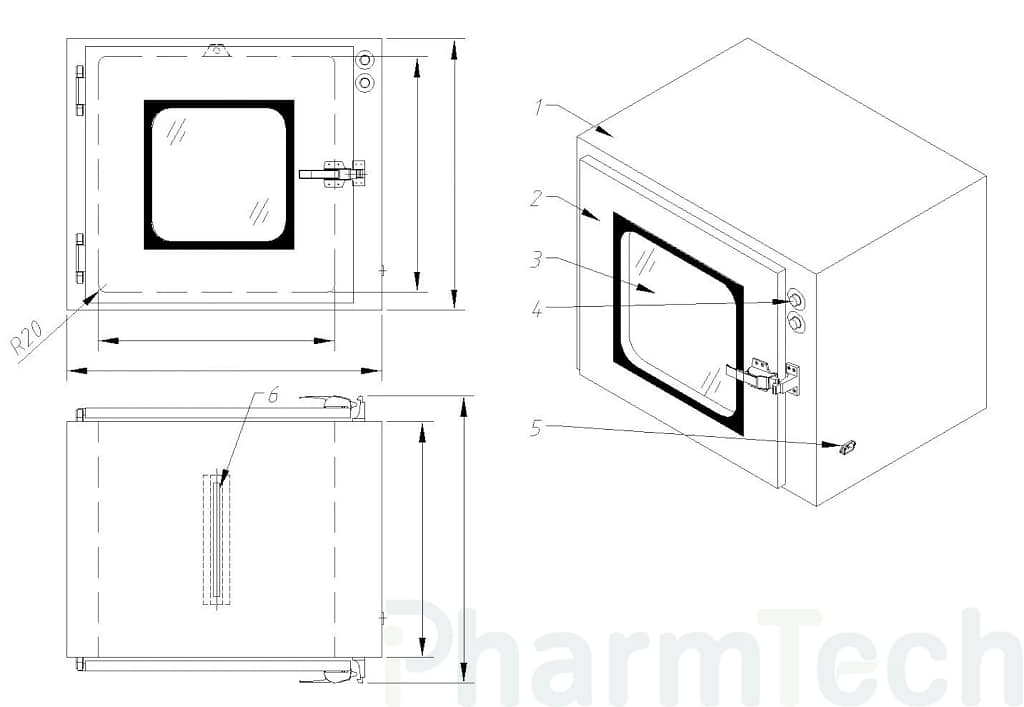

1. Корпус
2. Дверь
3. Смотровое окно из закаленного стекла
4. Разъем подключения питания
5. Выключатель
6. Ультрафиолетовая лампа

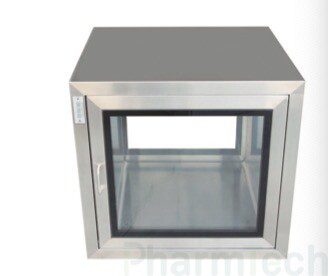

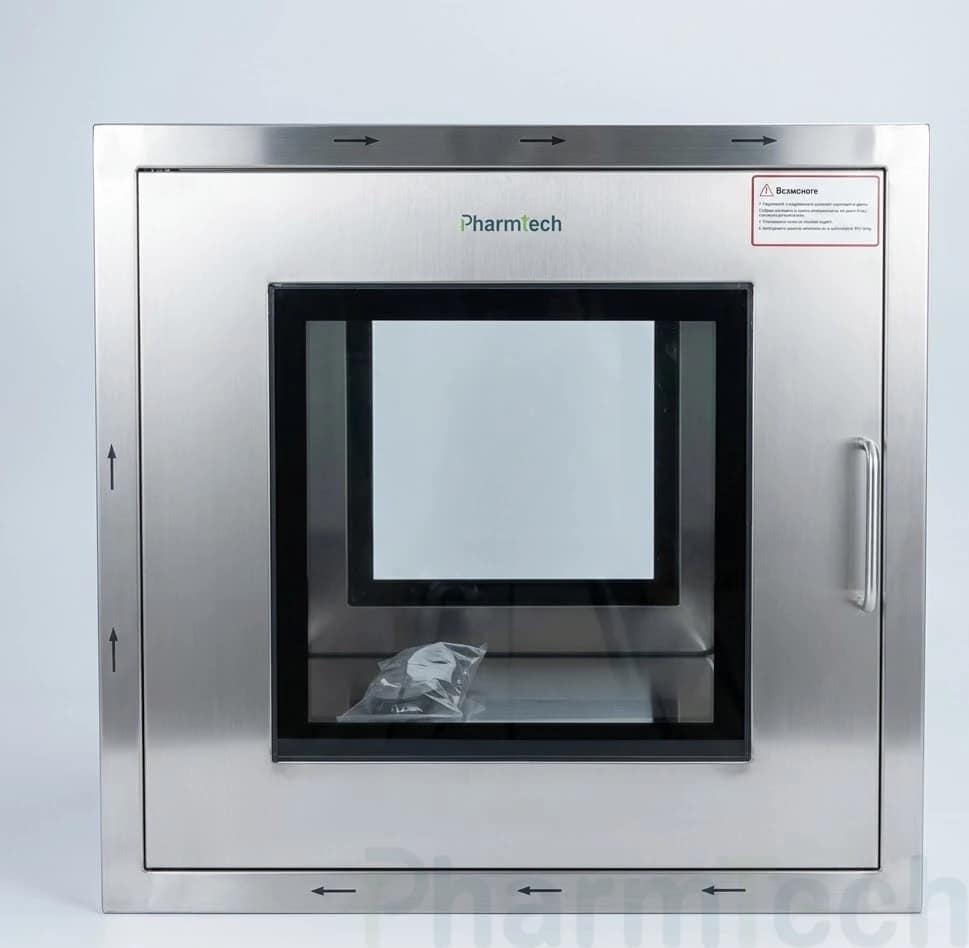

Вариант исполнения передаточного шлюза в корпусе из нержавеющей стали:

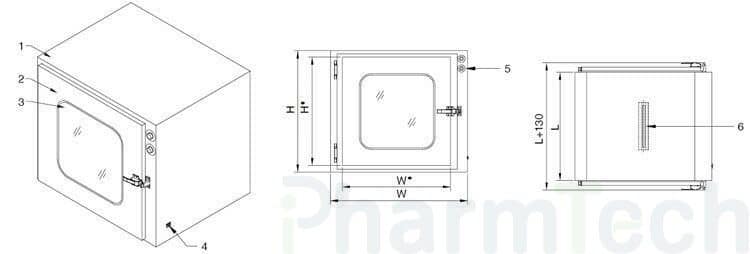

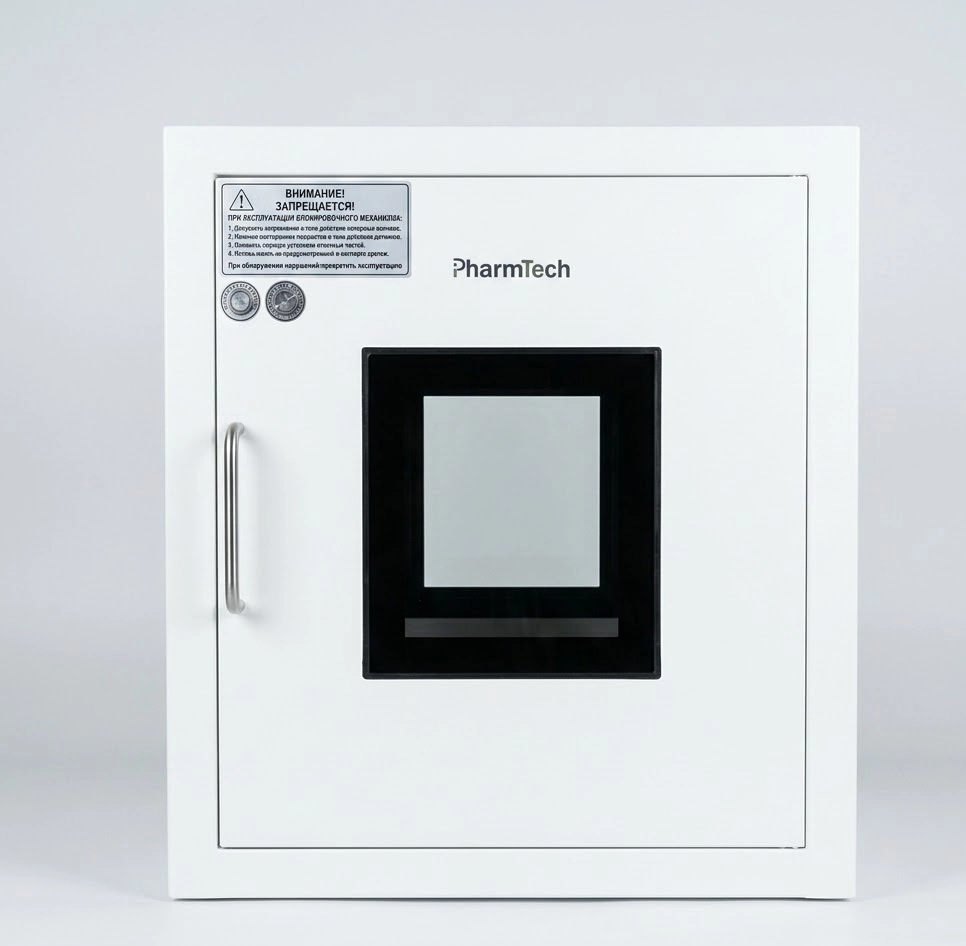

Вариант исполнения передаточного шлюза в корпусе из холоднокатаной стали с порошковым покрытием:

БАЗОВЫЕ  ПАССИВНЫЕ ПЕРЕДАТОЧНЫЕ КАМЕРЫ

*Размеры передаточного бокса могут быть изменены по требованиям Заказчика.

Базовая комплектация:

• Двухдверный передаточный бокс;
• Механическая блокировка для предотвращения перекрестного загрязнения;
• Корпус из устойчивой к механическим воздействиям листовой стали с порошковым покрытием;
• Внутренняя гладкая поверхность из нержавеющей стали легко моется и дезинфицируется;
• Ручки и петли скрытого исполнения;
• Смотровое окно из закаленного стекла;
• Специальная резиновая прокладка по периметру для обеспечения воздухонепроницаемости;
• Оснащен УФ-лампой.

Варианты комплектации по требованию Заказчика:

• Трех – и четырехдверный передаточный бокс;
• Электронная блокировка;
• Утопленная дверь;
• Корпус из шлифованной нержавеющей стали;
• Оснащение панелью контроля;
• Переговорные устройства.

ПАССИВНЫЙ ПЕРЕДАТОЧНЫЙ БОКС С УТОПЛЕННОЙ ДВЕРЬЮ

• Механический замок
• Смотровое окно (двуслойное закаленное стекло)
• Петли
• УФ лампа

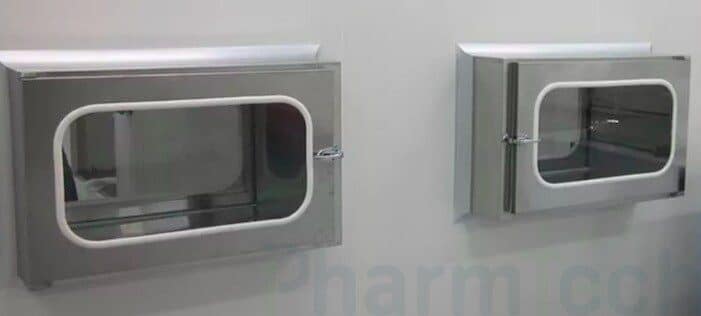

ПЕРЕДАТОЧНЫЕ ОКНА С УТОПЛЕННОЙ ДВЕРЬЮ

ОСОБЕННОСТИ МОНТАЖА ПЕРЕДАТОЧНОГО ОКНА

• Место установки передаточного шлюза должно быть оборудовано источником электропитания
• Устанавливается в дверном проеме либо в ограждающую конструкцию чистого помещения
• Передаточное окно может быть вмонтировано в стеновую перегородку без рамочной подставки
• При установке в капитальные стены (кирпичные или бетонные) максимальная толщина стены не должна превышать 500 мм
• При установке в стены из гипсокартона, максимальная толщина стены не должна превышать 380 мм
• Элементы монтажа: скругляющий профиль, стойки, герметик

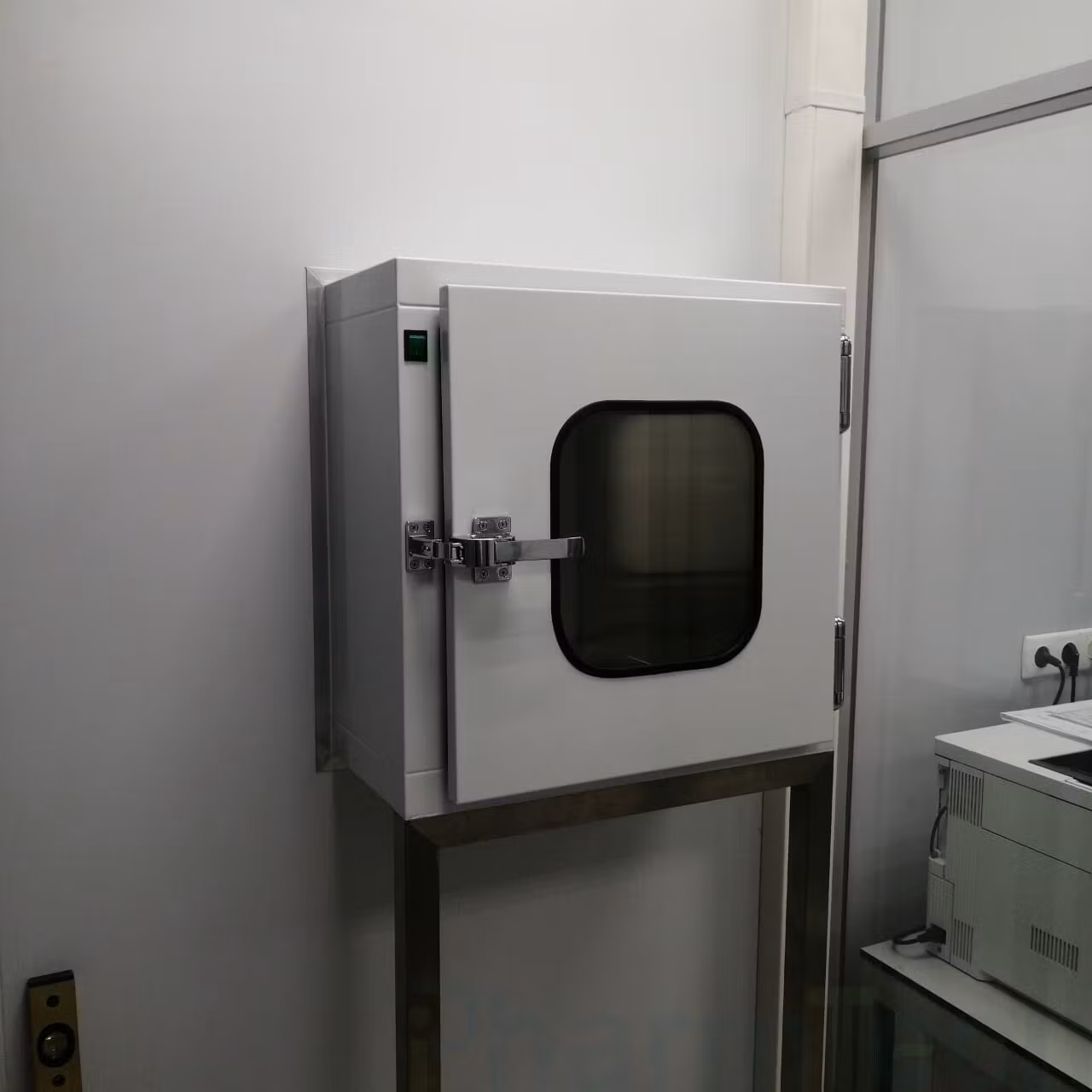

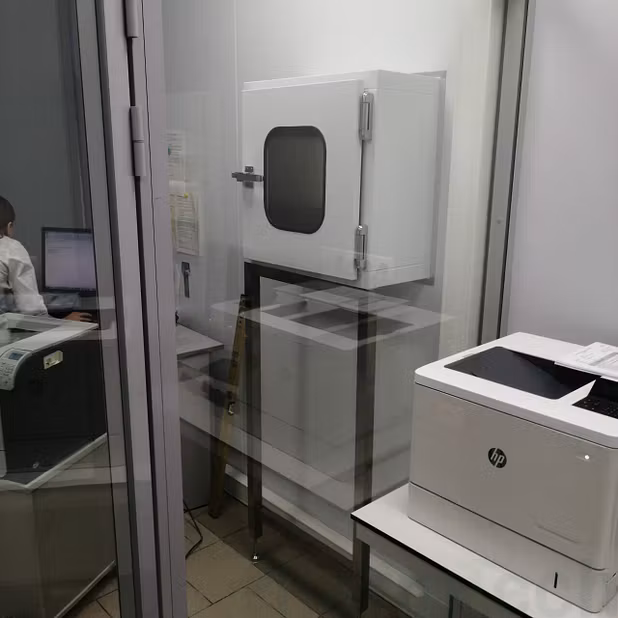

ОСНАЩЕНИЕ ОБЪЕКТОВ ЗАКАЗЧИКА ПАССИВНЫМИ ПЕРЕДАТОЧНЫМИ ОКНАМИ

Цена пассивных передаточных окон от компании АЙФАРМТЕХ зависит от выбранной комплектации, размеров, назначения конструкции и требований, предъявляемых к чистоте среды. Купить пассивные передаточные окна и узнать всю интересующую информацию Вы можете отправив заявку на почту info@ipharmtech.ru, позвонив по указанному телефону либо воспользовавшись формой обратной связи.
