Сферы применения чистых помещений в электронике
Электроника – одна из самых конкурентоспособных, а также самая быстроразвивающаяся и инновационная отрасль экономики.
Включает в себя предприятия и организации, которые занимаются проектированием, производством, а также обслуживанием компонентов и электронного оборудования.
В сфере электроники наблюдаются тенденции к миниатюризации, использованию конформных (защитных) покрытий, более широкому применению высоковольтных компонентов, а требования к высокой производительности и надежности являются более сильными, чем когда-либо. Для достижения хорошего сопротивления изоляции очень важна чистота электронных узлов, которую могут обеспечить производители только в чистых зонах.

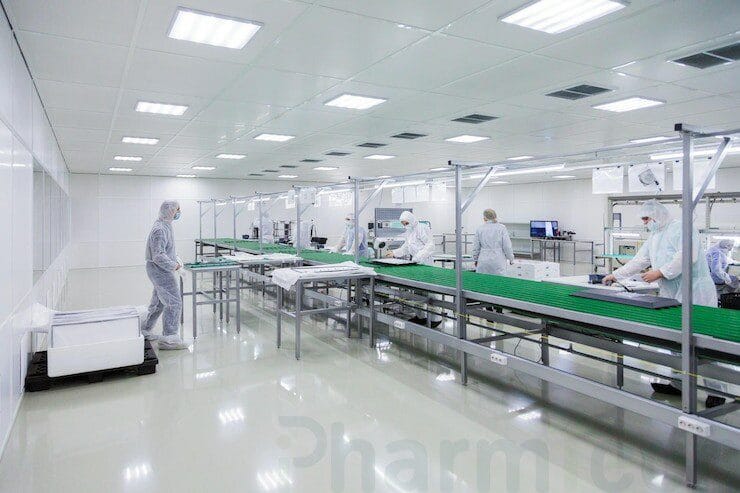

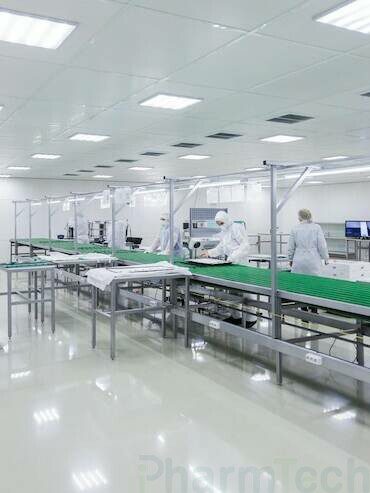

Задавшись целью создания производства высокого класса точности необходимо вкладываться не только в дорогостоящее оборудование, но также учитывать соответствующее инженерное обеспечение производства. В современных тенденциях организации высокотехнологичных процессов важное место занимают чистые помещения, поскольку только они способны создать все необходимые условия по чистоте, температуре и влажности в критических точках для производства качественного готового продукта и продлить срок его эксплуатации.
Чистые помещения и чистые зоны – необходимые инженерные решения в следующих областях:

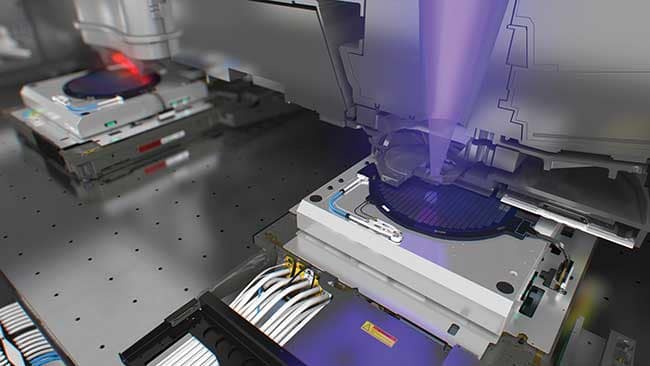

- Производство полупроводников
- Производство и ремонт жидкокристаллических дисплеев, фотоэлектрических элементов
- Производство печатных узлов и микросборок
- Производство печатных плат, модулей, светодиодов
- Производство транзисторов, резисторов и других радиоэлектронных компонентов
- SMD монтаж
- Экспонирование, нанесение жидкой паяльной маски и маркировки
- Проявление фоторезиста, проявление паяльной маски, микротравление, травление рисунка
Первостепенные факторы инженерного обеспечения электронных производств:
Технические требования к чистым помещениям для электронного сектора экономики различаются в зависимости от выполняемых операций и соответствуют классам чистоты чистых помещений от ISO 1 (самый высокий уровень чистоты) до ISO 9.
Основные учитываемые параметры:
- Чистота воздуха, оцениваемая концентрацией взвешенных частиц
- Номинальная температура воздуха
- Скорость и однонаправленность (ламинарность) воздушного потока
- Однородность скорости воздушного потока
- Кратность воздухообмена ( расход воздуха)
- Избыточное давление
- Освещенность
- Отсутствие вибрации
- Уровень акустических шумов
- Антистатические свойства
- Виброзащищенность прецизионного оборудования
- Отсутствие бликов
Общие требования к персоналу:

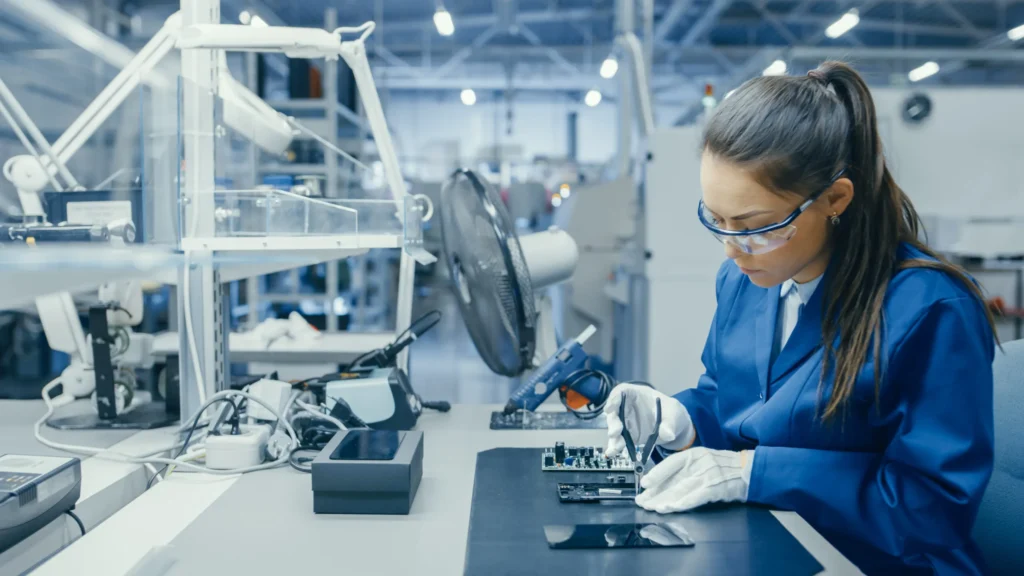

Персонал в чистых помещениях должен использовать одежду из антистатических материалов (спецодежда, бахилы, шапочки, перчатки).
Требования в чистых зонах электронной промышленности
Обязательным требованием помещений электронных производств является наличие антистатического пола – так называемой ЕSD-защиты.
По техническим характеристикам антистатические полы (АП) бывают:
- токоропроводящими (5х10⁴ – 10⁷ Ом )
- токорассеивающими. (5х10⁴ – 10⁷ Ом)
После изготовления электрических компонентов в чистой комнате, этап сборки также может включать в себя компоненты, чувствительные к статическому электричеству, поэтому необходимо контролировать электростатический разряд. Не только персонал и оборудование производят большинство электростатических разрядов, но также и продукты, производимые в чистой зоне. Кроме того, электростатические разряды (ЭСР) притягивают загрязняющие вещества, поэтому использование антистатического пола в чистом помещении электронной промышленности является необходимым условием.
На чистых производствах электронной промышленности используют только токопроводящий антистатический пол. При больших площадях применяют рулонное покрытие, для малых и средних производственных площадей лучше использовать фальш-пол, особенно актуально, если размещать сервисные зоны обслуживания оборудования и различные зоны подключения под полом.
Основными требованиями к стеновым поверхностям и потолкам в чистых помещениях являются: герметичность, износостойкость, гладкая поверхность, устойчивость к воздействию моющих средств и дезрастворов. Также потолки, стены и пол должны не выделять вредных веществ и иметь легкую доступность для любого вида уборки.
