Организация воздухообмена — это сердце любой системы чистых помещений. Движение воздушных масс выполняет ключевую функцию: удаление частиц (аэрозолей, микроорганизмов) из рабочей зоны или удержание их в определенном объеме. В зависимости от требований к классу чистоты и характеру технологического процесса используются различные типы воздушных потоков. В этой статье мы рассмотрим принципиальные различия между ламинарным (однонаправленным) и турбулентным (неоднонаправленным) движением воздуха, а также их комбинации.

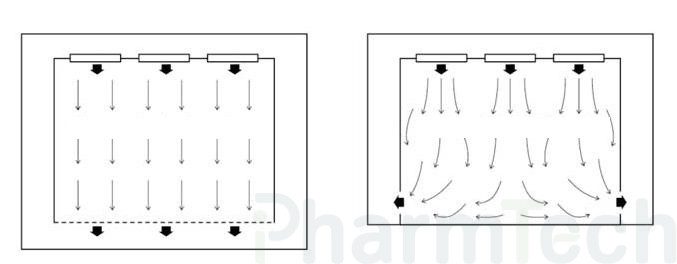

Ламинарный поток
Турбулентный поток

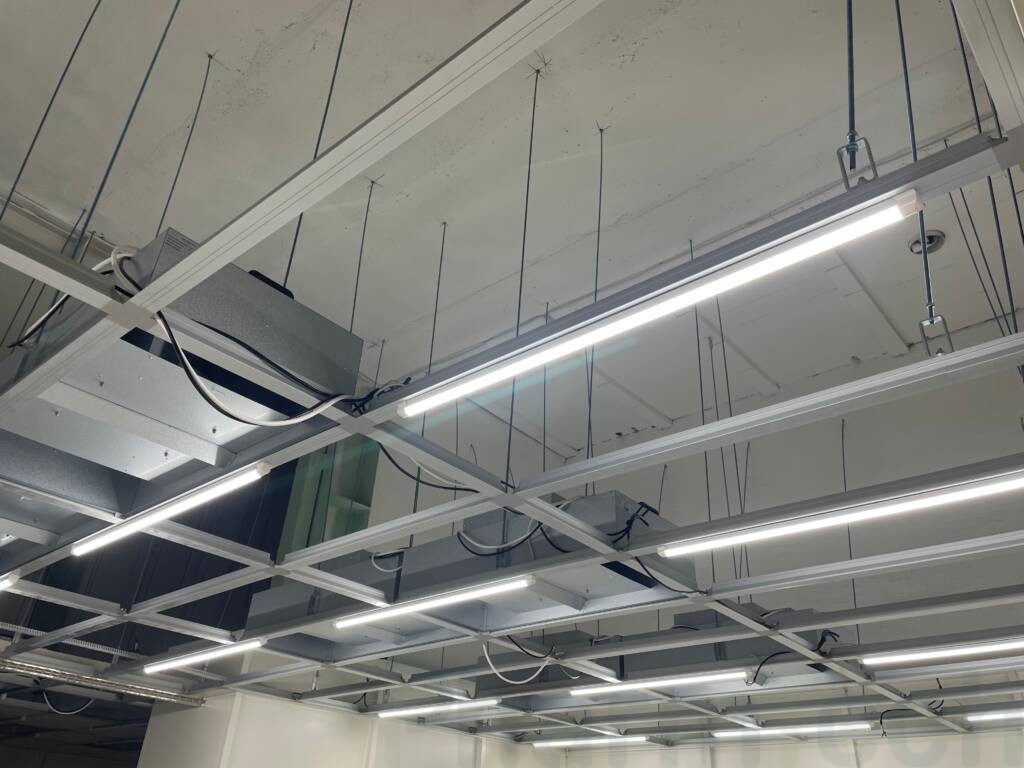

Общий вид современного чистого помещения с потолочными фильтрами HEPA.

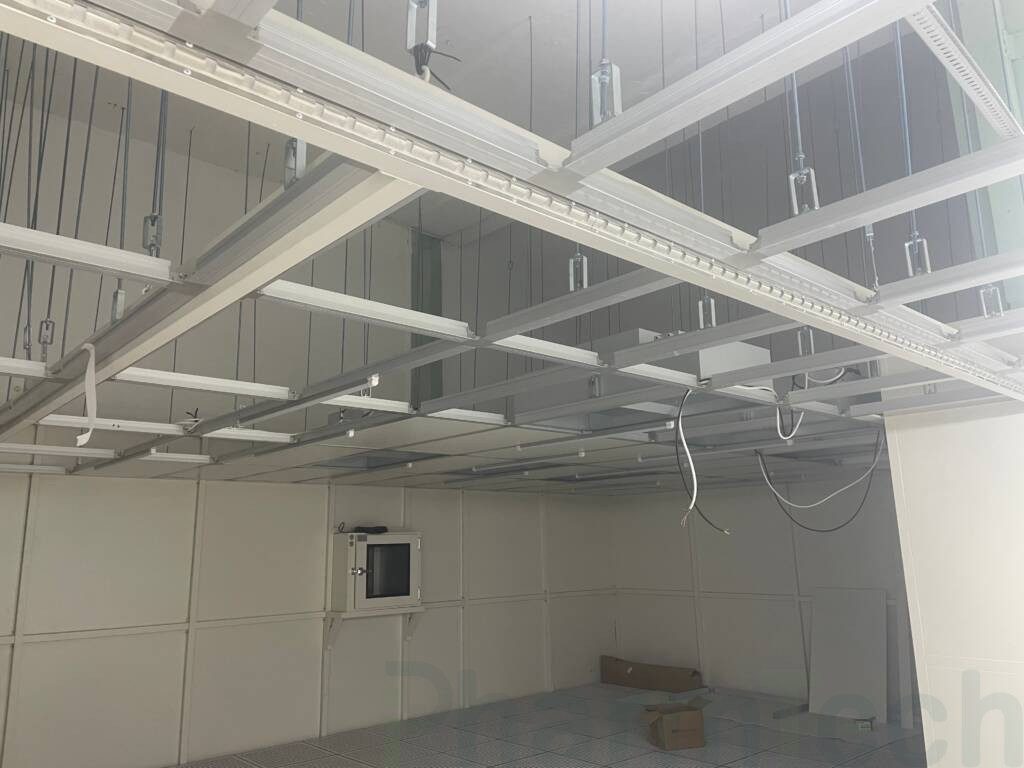

На изображении показан процесс монтажа каркаса для подвесного потолка.
Каркас: состоит из металлических профилей, которые крепятся к основному потолку с помощью подвесов.
Материалы: Используются металлические направляющие и стоечные профили.
Функциональность: позволяет скрыть коммуникации (проводку, вентиляцию).

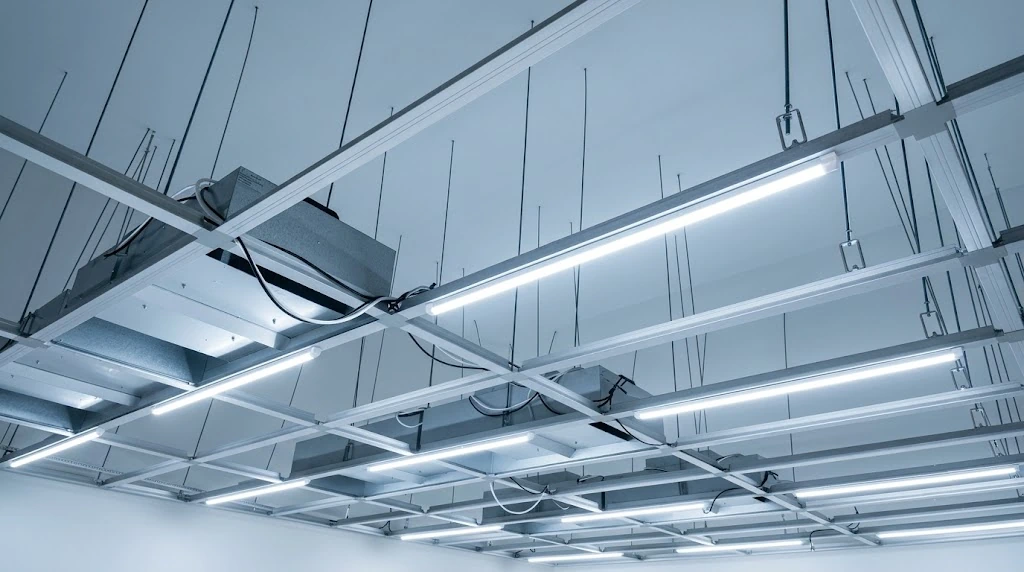

В потолок такого типа встраиваются фильтромодули с НЕРА-фильтрами.
Однонаправленный поток (Ламинарный)
Однонаправленный (или ламинарный) воздушный поток — это воздушный поток, при котором струи воздуха движутся с одинаковой скоростью в одном направлении (как правило, параллельно друг другу). Визуально это можно представить как движение поршня или цилиндра, который вытесняет загрязненный воздух.
В чистой комнате такой поток организуется с помощью высокоэффективных фильтров (HEPA/ULPA), занимающих всю или почти всю площадь потолка. Воздух выходит из фильтров с одинаковой скоростью (обычно 0,2 – 0,5 м/с), проходит через рабочую зону и удаляется через перфорированный пол или воздухозаборные панели в противоположной стене.
Основные характеристики и преимущества:
- Вытеснение, а не разбавление: Частицы, выделяемые персоналом или оборудованием, не циркулируют внутри помещения, а сразу подхватываются потоком и удаляются.
- Высокая степень чистоты: Позволяет достичь самых высоких классов чистоты (ISO 5 и выше, классы А и В по GMP).
- Предсказуемость: Траектории движения частиц строго определены.
Ограничения:
- Высокая стоимость оборудования (большая площадь фильтрации).
- Сложность организации в помещениях большой площади и высоты.
- Требования к конструкции помещения (специальные фальшполы для вытяжки).
Неоднонаправленный поток (Турбулентный)
Неоднонаправленный (турбулентный) поток — это классический принцип вентиляции, основанный на принципе разбавления. Воздух подается через фильтры, расположенные в потолке (с меньшей плотностью покрытия, чем при ламинарном режиме), а удаляется через вытяжные решетки, также расположенные в стенах или потолке.
Врываясь в помещение с относительно высокой скоростью, воздух вовлекает в свое движение окружающие массы, создавая вихри (турбулентность). Чистый воздух перемешивается с загрязненным, после чего удаляется через вытяжку.
Основные характеристики и преимущества:
- Экономичность: Значительно дешевле в реализации и эксплуатации, требует меньше фильтров и меньшего объема воздуха.
- Гибкость: Легко адаптируется под существующие помещения.
- Достаточность: Обеспечивает классы чистоты ISO 6–9 (классы C и D по GMP).
Ограничения:
- Эффект ближней зоны: В непосредственной близости от источника загрязнения (например, оператора) частицы могут локально накапливаться, прежде чем смешаются с основным объемом воздуха.
- Невозможность достичь сверхвысоких классов чистоты.
Смешанные схемы (Локализация потоков)
На практике, особенно в фармацевтике и микроэлектронике, часто применяются смешанные или локально-ламинарные схемы. Это компромиссное решение, при котором в помещении с общим турбулентным потоком (фоновый класс D или C) организуются зоны с однонаправленным потоком.
Как это работает:
- Фон (периметр): Работает принцип разбавления. Воздух подается через стандартные HEPA-фильтры, расположенные с меньшей плотностью.

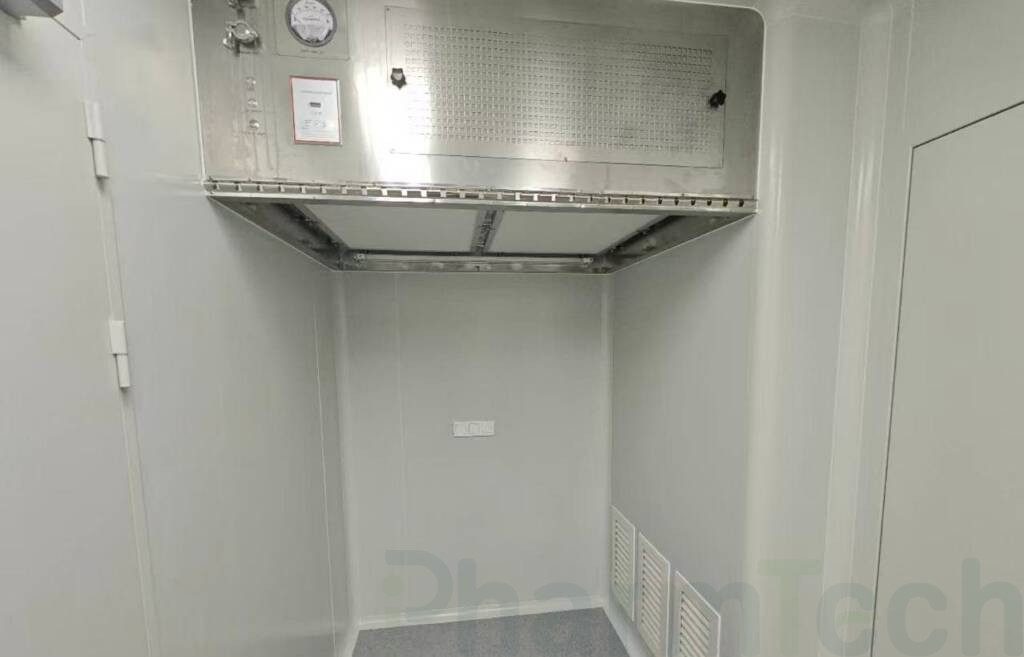

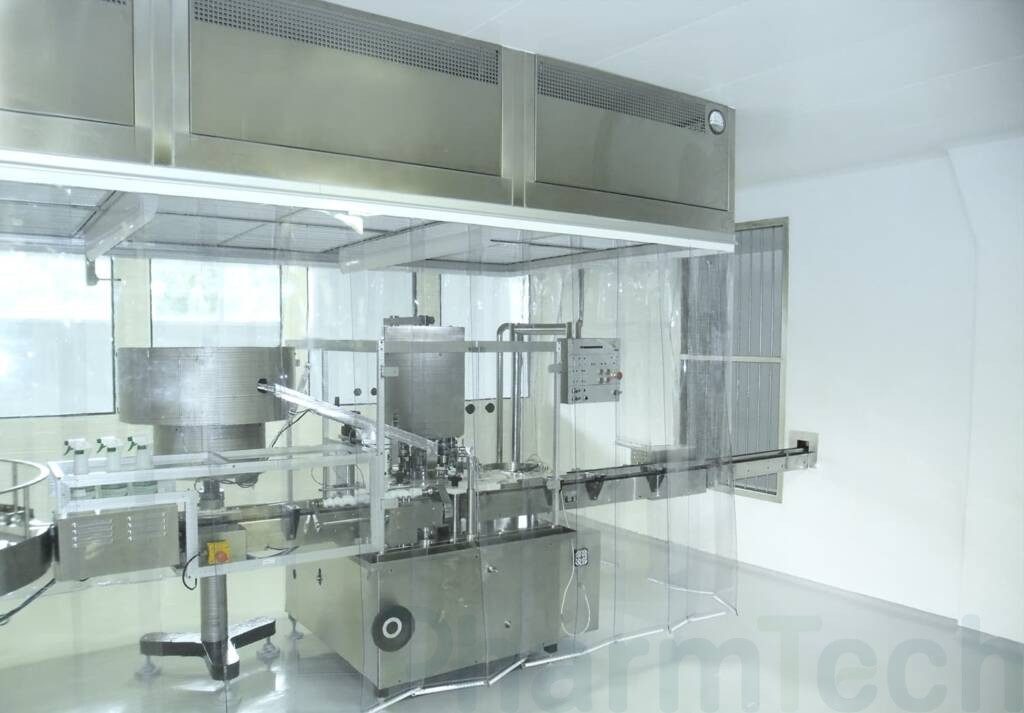

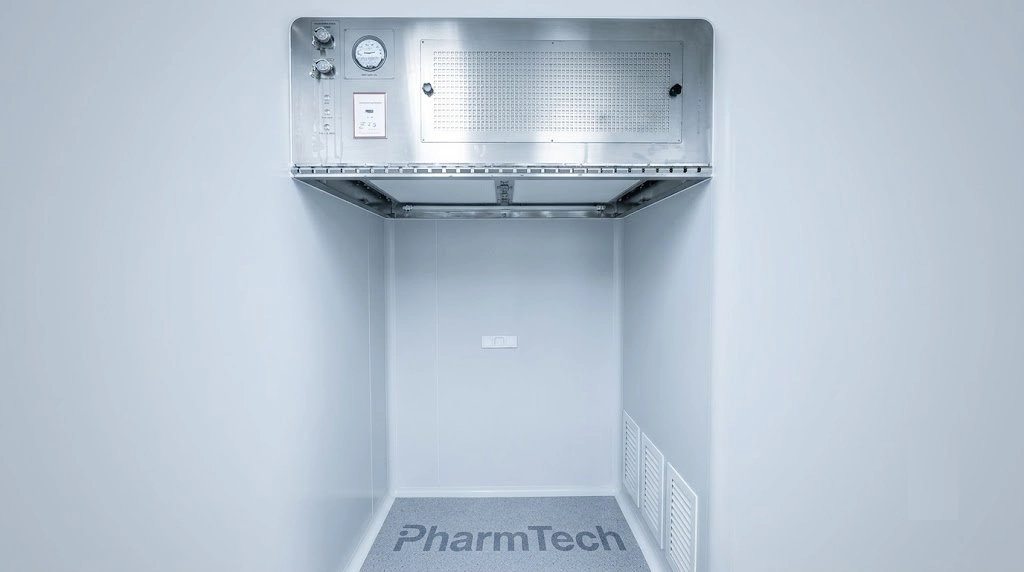

- Критические зоны (центр): Над технологическим оборудованием (линией розлива, зоной загрузки) устанавливаются ламинарные блоки. Они создают локальную зону однонаправленного потока, которая защищает продукт от частиц, циркулирующих в остальном объеме помещения.
Такая схема позволяет совместить высокое качество среды в критической точке с разумными эксплуатационными расходами на весь объем здания.
Выбор под технологический процесс
Выбор типа воздушного потока диктуется не желанием проектировщика, а требованиями технологического регламента и стандартов (ISO 14644, Правила GMP). Основные критерии выбора можно обобщить следующим образом:
Требуемый класс чистоты:
- ISO 1–5 (Классы A/B): Только однонаправленный поток. Необходим для операций, связанных с риском контаминации продукта (асептическое наполнение, микробиологические посевы, работа с открытыми стерильными материалами).
- ISO 6–7 (Класс C): Возможно использование как однонаправленного, так и турбулентного потока с высокой кратностью воздухообмена. Выбор зависит от конструкции оборудования и наличия локальной защиты.
- ISO 8–9 (Класс D): Как правило, достаточно неоднонаправленного потока.
Характер источника загрязнений:
- Если источник точечный и статичный (станок), можно использовать локальные отсосы.
- Если источник динамичный и активный (оператор), необходима либо полная изоляция (перчаточный бокс), либо однонаправленный поток, “выдувающий” частицы от оператора вниз.
Экономическая целесообразность:
Ламинарный поток требует огромных объемов приточного воздуха (до 600 крат/час и более). Поддержание такого воздухообмена требует мощных систем кондиционирования и вентиляции. Поэтому там, где это допускается нормами, всегда выбирают турбулентные схемы.
Идеальная система вентиляции чистого помещения — это баланс между физикой воздушных потоков, требованиями технологической защиты и стоимостью. Понимание разницы между ламинарным и турбулентным потоком воздуха позволяет инженерам и технологам проектировать помещения, которые гарантируют безопасность продукта и персонала при оптимальных энергозатратах.
