Поставка передвижного ламинарного укрытия во взрывозащищенном исполнении.
Основные технические характеристики оборудования:
| Наименование технической характеристики | Единица измерения | Значение |
| Количество фильтровентиляционных блоков в конструкции оборудования | шт. | 1 |
| Габариты оборудования в сборе (ДхШхВ) | мм | 750 х 1200х 2200 |
| Габариты рабочей зоны оборудования (ДхШхВ) | мм | 650 х 1100 х 1500 |
| Параметры фильтров, установленных в каждый фильтровентиляционный модуль: | ||
| предварительный фильтр грубой очистки: | ||
| — класс по ГОСТ Р ЕН 779 — 2007 | — | G4 |
| конечный НЕРА фильтр: | ||
| — класс по ГОСТ Р ЕН 1822-1-2010 | — | Н14 |
| Параметры электропитания: | ||
| — частота | Гц | 50 |
| — напряжение питания | В | 220±10% |
| — тип подключения | — | (L+N+PE) |
| — потребляемая мощность | кВт | 0,6 |
| Освещённость рабочей зоны комплекса | Лк | 300 |
Параметры воздушной среды в рабочей зоне комплекса:
Наименование технической характеристики | Единица измерения | Значение |
Гарантированный класс рабочей зоны оборудования по ГОСТ Р ИСО 14644-1-2017 при номинальной производительности по «чистому» воздуху | — | 5 ИСО |
Номинальная производительность оборудования по “чистому” воздуху | м3/час | 1150 |
Направление потока воздуха | — | вертикальный, нисходящий |
Способ подачи воздуха | — | 100% рециркуляция из помещения установки оборудования |
Характеристика воздушного потока | — | ламинарный (однонаправленный) |
Средняя скорость потока воздуха, выходящего из фильтромодулей комплекса (на расстоянии 150 мм от поверхности ламинаризаторов) | м/с | 0,45±20 % |

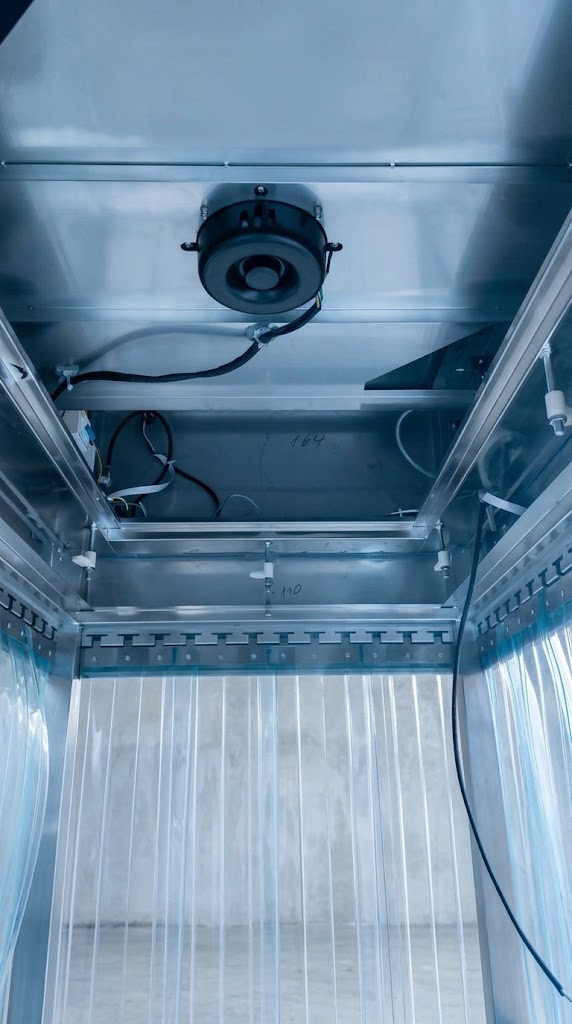

Оборудование представляет собой каркас из нерж. стали с установленными на нем одним вентилятором во взрывозащищенном исполнении. Рабочая зона оборудования формируется с помощью ограждающих конструкций, выполненных из антистатических ПВХ ламелей с 4-х сторон. Каркас устанавливается на стойках по углам зоны. Стойки имеют опоры для прочной фиксации оборудования и съемные колесные опоры для возможности передвигать оборудование.
На выходе из фильтровентиляционного модуля установлен конечный фильтр класса Н14 по ГОСТ Р ЕН 1822-1-2010 и ламинаризатор из перфорированной нерж. стали. Внутри фильтровентиляционного модуля установлено два нагнетательных агрегата, система предварительной очистки воздуха (фильтр класса G4 по ГОСТ Р ЕН 779 — 2014). Фильтромодуль оборудован портами для подачи аэрозоля и отбора пробы воздуха для проверки целостности НЕРА фильтров.
Чистая зона работает по принципу рециркуляции в помещении, где она устанавливается. Необходимые параметры воздуха обеспечиваются системой вентиляции помещения, которая настоящим заданием не предусматривается.
Управление системой воздухоподготовки оборудования осуществляется с помощью пульта управления (тач-скрин).
В фильтровентиляционный модуль установлено светодиодное освещение во взрывозащищенном исполнении.
Забор рециркуляционного воздуха осуществляется через предварительный фильтр плоского типа, встроенный в корпус фильтровентиляционного модуля сверху.
Все сочленения, стыки и швы между прилегающими элементами конструкции комплекса обработаны полиуретановым герметиком, предназначенным для работы в чистых помещениях.
